Arbejdsprincip
Den opvarmede regenerative tørrelufttørrer fungerer efter princippet om adsorption og regenerering. Det består typisk af to hovedtørremiddeltårne, hver fyldt med et tørremiddelmateriale såsom silicagel, aktiveret aluminiumoxid eller molekylsigte.
Tørringsfase: Trykluft kommer ind i et af tørremiddeltårnene, hvor den passerer gennem tørremiddelmaterialet. Tørremidlet adsorberer fugt fra luften og producerer tør luft, der kommer ud af tårnet og ledes til påføringsstedet.
Regenereringsfase: Mens det ene tårn er i tørrefasen, gennemgår det andet tårn regenerering. Opvarmet luft bruges til at rense den fugt, der er adsorberet af tørremidlet. Denne opvarmede luft, som normalt genereres af elektriske eller gasvarmere, hæver temperaturen på tørremiddellejet for at desorbere fugten, som derefter udstødes fra systemet. Den opvarmede regenereringsproces hjælper med hurtigt og effektivt at genoprette tørremidlets fugtabsorberende kapacitet.
Cyklus kontrol: Systemet veksler mellem tørre- og regenereringsfaser ved hjælp af et kontrolsystem, der styrer timingen og temperaturen for regenereringsprocessen. Dette sikrer kontinuerlig drift og ensartet luftkvalitet.
Teknisk specifikation

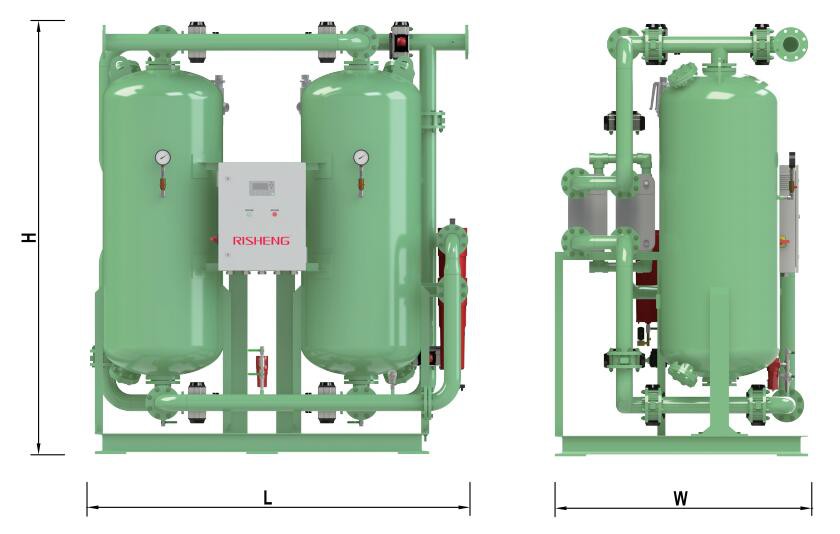

| Model | Kapacitet | Forbindelser | Vand | Dimension mm | Vægt | Anbefales | ||||
| m³/min | CFM | Luft | Vand | Forbrug t/t | L | W | H | kg | Efter-filter model | |
| RSXY-60ZP | 6 | 212 | DN50 | 2" | 6.1 | 2000 | 900 | 1900 | 1000 | RSG-AR-0145G/V2 |
| RSXY-80ZP | 8 | 282 | DN50 | 2" | 8.2 | 2000 | 900 | 1900 | 1050 | RSG-AR-0145G/V2 |
| RSXY-100ZP | 10 | 353 | DN50 | 2" | 10.2 | 2066 | 950 | 1916 | 1151 | RSG-AR-0220G/V2 |
| RSXY-120ZP | 12 | 424 | DN50 | 2" | 12.2 | 2066 | 1000 | 2000 | 1250 | RSG-AR-0220G/V2 |
| RSXY-150ZP | 15 | 530 | DN65 | 2" | 15.3 | 2165 | 1000 | 2316 | 1550 | RSG-AR-0330G/V2 |
| RSXY-200ZP | 20 | 706 | DN65 | 2" | 20.4 | 2225 | 1000 | 2567 | 1640 | RSG-AR-0330G/V2 |
| RSXY-220ZP | 22 | 777 | DN65 | 2" | 22.4 | 2325 | 1050 | 2647 | 1900 | RSG-AR-0430G/V2 |
| RSXY-250ZP | 25 | 883 | DN65 | 2" | 25.5 | 2325 | 1050 | 2647 | 1980 | RSG-AR-0430G/V2 |
| RSXY-350ZP | 35 | 1236 | DN80 | 2" | 35.7 | 2452 | 1250 | 2510 | 2470 | RSG-AR-0620G/V2 |
| RSXY-450ZP | 45 | 1589 | DN100 | 3" | 45.9 | 2900 | 1400 | 2690 | 3000 | RSG-AR-0830F/V2 |
| RSXY-600ZP | 60 | 2119 | DN100 | 3" | 61.2 | 3100 | 1650 | 2717 | 3800 | RSG-AR-1000F/V2 |
|
Vurderede betingelser |
Arbejdsområde |
Tilgængelig |
 |
|
Arbejdstryk: 0.7MPag / 100psig |
Maks. arbejdstryk: 1.0MPag / 145psig |
Højere tryk over 1.0Mpag / 145psig |
|
|
Indløbstemperatur: 160 grader / 320 ℉ |
Maks. indgangstemperatur: 200 grader / 394 ℉ |
Boostervarmer |
|
|
Kølevandstemperatur: 32 grader / 90 ℉ |
Maks. omgivende temperatur: 40 grader / 104 ℉ |
Højere kapacitet |
|
|
Rustfrit stålbeholder eller rør |
|||
|
GB, ASME, PED osv. fartøjer |
|||
|
Nul tab afløb |
Korrektionsfaktorer
Faktisk kapacitet (m³/min)=Nominel kapacitet × KA × KB
| Arbejdstryk (KA) | Mpag | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 |
| psig | 73 | 87 | 100 | 116 | 131 | 145 | |
| CFP | 0.75 | 0.87 | 1 | 1.13 | 1.25 | 1.37 |
| Kølevandstemperatur (KB) | grad | 25 | 30 | 32 | 35 |
| ℉ | 77 | 86 | 90 | 95 | |
| CFT | 1.33 | 1.11 | 1 | 0.85 |
FAQ
1.Hvordan fungerer tørrefasen af en opvarmet regenerativ tørrelufttørrer?
I tørrefasen kommer komprimeret luft ind i et af tørremiddeltårnene og passerer gennem tørremiddelmaterialet, såsom silicagel, aktiveret aluminiumoxid eller molekylsigte. Tørremidlet absorberer fugt fra luften og producerer tør luft, der kommer ud af tårnet og ledes til påføringsstedet, hvilket sikrer luft af høj kvalitet med lavt fugtindhold.
2.Hvad er funktionen af regenereringsfasen i en opvarmet regenerativ tørremiddellufttørrer?
Under regenereringsfasen bruges opvarmet luft, typisk produceret af elektriske eller gasvarmere, til at rense fugten fra tørremidlet i det andet tårn. Den opvarmede luft hæver temperaturen på tørremidlet, så det kan frigive den indespærrede fugt, som udstødes fra systemet, hvilket gør tørremidlet klar til genbrug.
3.Hvorfor bruges to tørremiddeltårne i opvarmede regenerative tørremiddellufttørrere?
De to tårne muliggør kontinuerlig drift, hvor det ene tårn tørrer luften, mens det andet gennemgår regenerering. Dette design giver mulighed for effektiv fjernelse af fugt og uafbrudt lufttilførsel, hvilket sikrer, at systemet konsekvent kan levere tør luft af høj kvalitet.
4.Hvordan forbedrer kontrolsystemet i en opvarmet regenerativ tørremiddellufttørrer dets funktion?
Styresystemet styrer timingen og temperaturen af tørre- og regenereringsfaserne. Det veksler mellem tårne for at sikre kontinuerlig lufttørring, optimerer energiforbruget under regenerering og opretholder ensartet luftkvalitet ved at forhindre fugt i at trænge ind i systemet igen.
5.Hvad er fordelene ved at bruge opvarmet luft til regenerering i en tørremiddellufttørrer?
Brug af opvarmet luft til regenerering forbedrer effektiviteten af fugtdesorption fra tørremiddelmaterialet, hvilket sikrer en hurtigere og mere komplet regenereringsproces. Dette fører til mere pålidelig ydeevne, forlænget tørremiddellevetid og reduceret energiforbrug sammenlignet med ikke-opvarmede regenereringsmetoder.
